Измерение расхода жидкости ультразвуковым расходомером

Предлагаем Вам услугу по замерам расхода жидкости (система отопления и теплоснабжения, система холодоснабжения, ГВС, ХВС, оборотное водоснабжение, прочие технологические системы) ульразвуковым расходомером StreamLux SLS700P.

Стоимость аренды расходомера StreamLux SLS700P со специалистом (для работ в пределах г.Москва) от 16000 руб.* за безналичный расчет.

* - Стоимость выезда специалиста и замера первой точки, стоимость замера второй точки - от 10000 руб., далее - по 5000 руб. за каждую точку. Все замеры расхода выполняются исключительно нашим инженером.

Стоимость аренды за пределами г. Москва (в пределах МКАД) рассчитывается индивидуально.

Возможна установка расходомера для проведения суточных замеров расхода теплоносителя с записью данных в память прибора. Стоимость рассчитывается индивидуально.

Для подачи заявки на выполнение работ Вы можете позвонить нам по телефону +7(495)786-01-43 или направить запрос на нашу электронную почту info@tec-energo.ru.

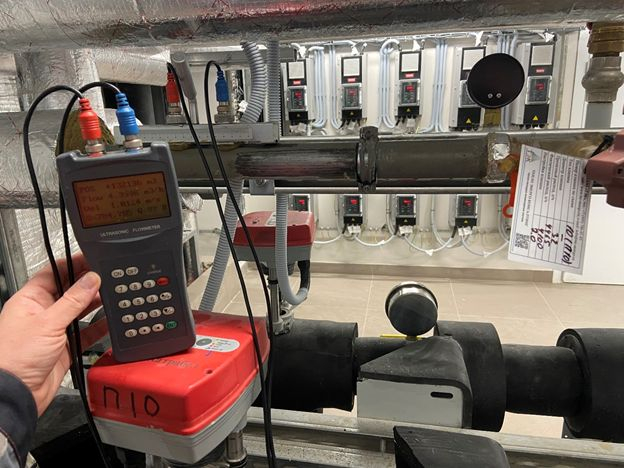

StreamLux SLS700P – ультразвуковой расходомер жидкости.	Измерение расхода холодоносителя (пропиленгликоль 40%) на чиллер с помощью ультразвукового расходомера жидкости	Подготовка поверхности трубопровода при замерах расхода ультразвуковым расходомером жидкости

Данный способ позволяет провести замеры расходов жидкости на любых диаметрах трубопроводов, для любых жидкостей и не требует установки дополнительной арматуры. Для проведения качественных замеров достаточно выбрать прямой участок достаточной длины и подготовить поверхность трубопровода (зачистить от изоляции, краски, грунтовки, ржавчины и пр.). В качестве ультразвуковых расходомеров жидкости мы используем портативное измерительное оборудование с магнитными датчиками, что повышает качество полученных результатов и сокращает время выполнения замеров.

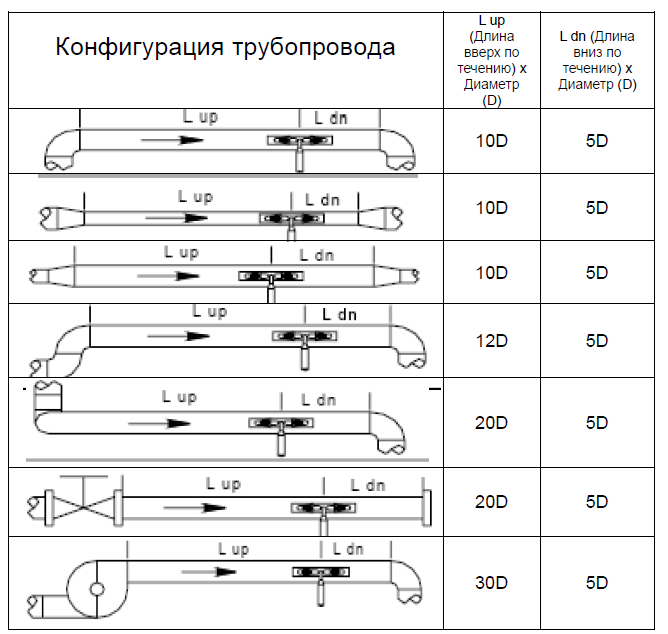

ВАЖНО: Перед проведением замеров расхода жидкости нужно очистить трубопровод от теплоизоляции, краски и ржавчины. Для снижения погрешности измерений нужен прямой участок трубы, равный ~ 15 диаметров трубы.

Мы можем измерить расходы следующих жидкостей: вода, в т.ч. морская, пропиленгликоль (раствор), этиленгликоль (раствор), керосин, бензин, мазут, сырая нефть, пропан (при -45 град.С), бутан (при 0 град.С), дизельное топливо, спирт и другие технические жидкости.

Принцип работы ультразвукового расходомера

Ультразвуковой расходомер работает на основе измерения времени прохождения ультразвукового сигнала через поток теплоносителя. Устройство состоит из двух датчиков, которые устанавливаются на трубопроводе. Один датчик посылает ультразвуковой сигнал через поток жидкости, а второй принимает его. В зависимости от направления потока, скорость звука изменяется: если сигнал движется по направлению потока, его скорость увеличивается, а если против потока — уменьшается.

Разница во времени прохождения сигнала в прямом и обратном направлениях позволяет определить скорость потока теплоносителя. Зная скорость и площадь сечения трубопровода, расходомер вычисляет объемный расход жидкости.

Преимущества ультразвуковых расходомеров

Высокая точность измерений
Ультразвуковые расходомеры обеспечивают высокую точность измерений, что особенно важно для контроля расхода теплоносителя в системах теплоснабжения. Погрешность таких устройств обычно составляет менее 1%.
Отсутствие подвижных частей
В отличие от механических расходомеров, ультразвуковые устройства не имеют движущихся частей, что значительно снижает износ и увеличивает срок службы оборудования.
Минимальное влияние на поток
Ультразвуковые расходомеры не создают дополнительного гидравлического сопротивления, что позволяет сохранить эффективность работы системы.
Универсальность
Такие расходомеры могут использоваться для измерения расхода различных жидкостей, включая воду, масла и химические растворы. Они подходят для трубопроводов разного диаметра.
Простота установки и обслуживания
Ультразвуковые расходомеры могут устанавливаться на существующие трубопроводы без необходимости их демонтажа. Кроме того, они не требуют частого обслуживания.
Возможность измерения в обоих направлениях
Ультразвуковые расходомеры способны измерять расход как в прямом, так и в обратном направлении, что делает их идеальными для систем с переменным потоком.

Данная услуга может быть необходима, в случае:

Необходимости определения фактического распределения расходов теплоносителя по отдельным потребителям тепловой энергии на систему отопления (теплоснабжения) на отводах от распределительной гребенки в ИТП;
Необходимости определения фактического распределения расходов холодоносителя по отдельным потребителям холода на систему холодоснабжения на отводах от распределительной гребенки в хладоцентре;
Необходимости определения фактической холодопроизводительности холодильной машины (холодильных машин);
Необходимости определения фактической производительности насосного оборудования и последующей корректировке настроек насосов;
Необходимости замера фактического расхода технологической жидкости на технологический процесс и пр.
